Regulowany tłumik rozdzielacza
Przepustnica rozdzielacza jest zaworem zmianowym z jednym wejściem i dwoma wyjściami; zaprojektowany tłumik rozdzielacza jest zainstalowany poziomo, co może ułatwić przepływ spalin do HRSG poziomo lub przejście do stosu obejściowego pionowo; jednak dwa wyjścia przepustnicy rozdzielacza nie mogą być zamknięte jednocześnie, aby zapewnić bezpieczne działanie spalania.
Urządzenie przyjmuje jednoosiowy sterownik hydrauliczny podwajając.

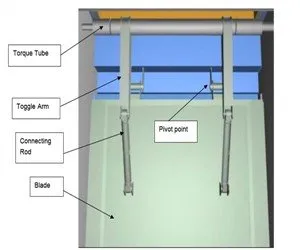

Częścią roboczą przepustnicy rozdzielacza jest przepustnica; gdy spaliny przedostają się do komina układu obejściowego gazów spalinowych, należy osiągnąć następujące działania:
Przepustnica jest całkowicie otwarta (90°), gdzie spaliny trafiają bezpośrednio do kotła cieplnego spalin (jednostka maszyny jest w cyklu kombinacyjnym)
Przepustnica jest całkowicie zamknięta (0°), gdzie spaliny trafiają do komina obejściowego i są odprowadzane do powietrza (pojedynczy cykl).
Podczas normalnego funkcjonowania przepustnica zaczyna się obracać; przy zbliżaniu się do punktu końcowego moment obrotowy zmniejsza się stopniowo, aż mechanizm uszczelniający szczelnie się ściśnie; proces ten jest realizowany automatycznie za pośrednictwem układu hydraulicznego. Wykrywanie kąta skrętu uzyskuje się za pomocą dwóch grup wyłączników krańcowych i przetworników położenia zaworu wewnątrz skrzynki czujnika, a kąt skrętu może być wyświetlany jednocześnie na lokalnej szafie sterowniczej i głównym pomieszczeniu sterującym. Gdy przepustnica obraca się pod kątem 10° lub 80°, przechodzi do obszaru buforowego cylindra oleju; w międzyczasie przetwornik położenia zaworu wysyła sygnał, a układ hydrauliczny i układ elektryczny automatycznie zmieniają się w tryb pozycjonowania, co gwarantuje dokładne położenie przepustnicy. W warunkach automatycznych system otwiera odpowiedni zawór motylkowy i dmuchawę powietrza w celu osiągnięcia dynamicznego uszczelnienia i wysyła dwa sygnały ciśnienia powietrza uszczelniającego (normalnego i niskiego) zgodnie z położeniem przepustnicy (0° lub 90°).
Jeśli użytkownik preferuje specjalny stan pracy, użytkownik może zatrzymać przepustnicę w losowej pozycji między 10° a 80° w krótkim czasie.
